1U Rack Mount Kalite mekanik optik switch
Multi-chanèl mekanik switch optik se yon kalite aparèy kontwòl optik, ki jwe wòl nan kontwole chemen optik ak konvèti chemen optik. Li jwe yon wòl enpòtan nan aplikasyon kominikasyon optik. Mèt switch optik. OPTICO 7206 seri switch optik sou-ankadreman an se tou yon aparèy kontwòl optik chemen, sitou itilize nan kontwòl optik milti-chemen, automatisation detektè LAN milti-limyè nan sistèm transmisyon optik, Chanje ak deteksyon optik sistèm siveyans dinamik milti-pwen, reyalize seleksyon tout-optik wout nivo, seleksyon longèdonn ak fonksyon pwoteksyon pwòp tèt ou-geri.

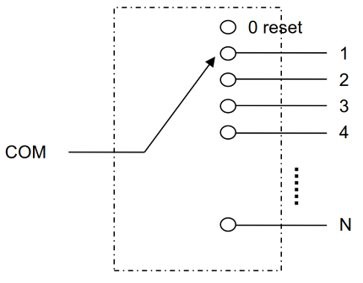

Dyagram chemen optik
Espesifikasyon pwodwi
| Atik | Espesifikasyon | |
| Travay longèdonn (nm) | 1260 ~ 1650nm | 850/1300nm |
| Tès longèdonn (nm) | 1310/1500nm | 850nm |
| Pèt ensèsyon (dB) | Tip.:<1.0, Max:<1.2 | |
| Pèt retounen (dB) | SM Pi gran pase oswa egal a 50 MM Pi gran pase oswa egal a 30 | |
| Crosstalk (dB) | SM Pi gran pase oswa egal a 55 MM Pi gran pase oswa egal a 35 | |
| PDL (dB) | Mwens pase oswa egal a 0.05 | |
| WDL (dB) | Mwens pase oswa egal a 0.25 | |
| TDL (dB) | Mwens pase oswa egal a 0.25 | |
| Kalite fib | SM(9/125) | MM (50/125, 62.5/125um) |
| Repetibilite (dB) | Mwens pase oswa egal a ±0.05 | |
| Chanje sou tan (ms) | Mwens pase oswa egal a 10 (chanèl adjasan) | |
| Siveyans pò | RJ45, RS-232 | |
| Kalite Connector | FC/PC, FC/APC | |
| Travay ekipman pou pouvwa | AC: 85 ~ 264V (50/60HZ) / DC: 36 ~ 72V | |
| Maksimòm pouvwa optik (mW) | Mwens pase oswa egal a 500 | |
| Tanperati travay (degre) | -10~ plis 60 | |
| Tanperati Depo (degre) | -40~ plis 85 | |
| Imidite relatif (pousan) | 5~95 | |
| Dimansyon (mm) | Estanda 19 pous (1U) | |
Dyagram sekans tan:
Enstriksyon pou itilizatè
1. 1.Structure panèl devan an
(1) LCD ekspozisyon: montre adrès aparèy la, chanèl aktyèl la ak enfòmasyon ki gen rapò.
(2)▲ -- moute kle; ▼ -- Desann kle; Antre -- OK kle; Esc -- Anile kle a.
(3) Endikatè pouvwa PWR1, PWR2: endikatè pouvwa k ap travay.
(4) Deskripsyon koòdone optik: Pò I/O sou panèl aparèy la se pò piblik, 1, 2, 3...... Ak 16 se nimewo chanèl respektivman.
1.2. Estrikti nan panèl la dèyè
(1) DC ak AC koòdone ekipman pou pouvwa: entèfas antre nan ekipman an k ap travay AC ak DC ekipman pou pouvwa.
(2) Pò Ethernet RJ45, RS-232 pò seri: Koòdone kominikasyon done siveyans aparèy la.
1.3. Deskripsyon Koneksyon Aparèy
1.3.1 .Entèn chemen optik deskripsyon schematic
1.4.Komande enfòmasyon: OP-7206-1×NABCDEFGH
Egzanp:OP-7206-1×24-1-L-ETH/232-SM-FS{-220/48-02-FA
| A | B | C | D | E | F | G | H |
| Kalite | Mòd ekspozisyon | Mòd kontwòl | Kalite fib | Travay longèdonn | Ekipman pou pouvwa | Gwosè ak pò | Kalite Connector |
| 1.Motè | L: LCD | 232:RS232 | SM: SM, 9/125 | 85:850±40nm | 220:AC 220V | 02: 483x330x88mm | OO: Non |
| 2.Relè | K: KLE | ETH:Ethernet | M5:MM, 50/125 | O: O Band (1260 ~ 1650nm) | 48: DC-48V | LP:LC/PC | |
| 3.MEMS | ETH/232:Ethernet/RS232 | M6: MM, 62.5/125 | C: C Band (1530 ~ 1565nm) | 220/48: AC 220V&DC-48V | LA:LC/APC | ||
| 4.Magnet | X: lòt moun | X: lòt moun | L: L Band (1565 ~ 1625nm) | FP: FC/PC | |||
| 12:Motè/Relè | U: U Band (1625 ~ 1675nm) | FA:FC/APC | |||||
| X.Lòt | FS: 1260 ~ 1650nm | SP:SC/PC | |||||
| FS2: 1400 ~ 1700nm | SA:SC/APC | ||||||
| STP:ST/PC | |||||||
| STA:ST/APC | |||||||
| X: lòt moun |
