Product Profile

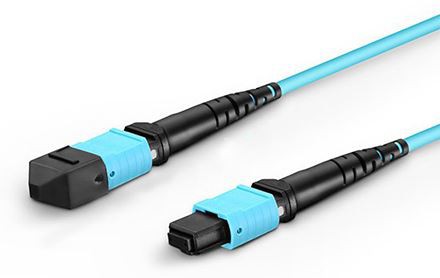

MPO patch kòd fanatik - soti kab se yon solisyon inovatè ki fèt pou aplikasyon pou kote espas - ekonomize se kritik, tankou panno patch oswa kanal kab.
MPO patch kòd fanatik - soti kab pèmèt jesyon kab efikas ak koneksyon pandan y ap asire serye ak segondè - pèfòmans fib koneksyon optik.
MPO patch kòd fanatik - soti kab ki disponib nan konfigirasyon diferan li akomode kondisyon enstalasyon divès kalite, ki gen ladan etalaj fizyon splicing ak etalaj konèksyon.
Espesifikasyon pwodwi yo
| Pwopriyete fizik | Paramèt | ||
| Fib konte | 8/12/16/24/32/48 Fibers/Custom | ||
| Mòd fib | SM (OS2)/mm (OM3/OM4/OM5) | ||
| Kalite Connector | Connector A: US CONEC MTP fi/gason; MPO fi/gason | ||
| Connector B: LC/SC/FC/ST | |||
| Polarite | Tape A/B/C | ||
| Kab jakèt | PVC/LSZH/OFNP | ||
| Koulè levit | Jòn/aqua/magenta/lacho vèt/koutim | ||
| Dyamèt kab (mm) | 3 | ||
| Minimòm Bend reyon | 7.5 | ||
| Fib ak longè bòt | Unculentizable | ||
|
|
|||
| Pwopriyete optik | Paramèt | ||
| Pèt ensèsyon (db) | Pèt estanda | Ba pèt | Ultra ki ba pèt |
| Mwens pase oswa egal a 0.7 | SM mwens pase oswa egal a 0.35, mm mwens pase oswa egal a 0.5 | Mwens pase oswa egal a 0.25 | |
| Retounen Pèt (DB) | SM pi gran pase oswa egal a 60, mm pi gran pase oswa egal a 20 | ||
| Longèdonn (NM) | SM 1310/1550, mm 850/1300 | ||
| Fòs rupture (n) | Alontèm | Kout tèm | |
| 70N | 220N | ||
| Tanperati opere (degre) | -40 ~ +85 | ||
| Tanperati depo (degre) | -20 ~ +70 | ||
Karakteristik pwodwi yo
Etalaj fizyon splicing
MTP Fanout kab ak etalaj fizyon splicing yo ideyal pou konekte câbles plant deyò a fè riban pigtails. Metòd sa a fizyon fizyon asire yon koneksyon ki an sekirite ak dirab, minimize pèt siyal ak kenbe entegrite siyal.
Durability ak fyab
MTP Fanout kab yo fèt yo kenbe tèt avè kondisyon fonksyònman piman bouk, prezante lajè tolerans tanperati, segondè fòs rupture, ak minimize reyon koube. Sa a asire durability yo ak disponiblite, menm nan mande anviwònman enstalasyon yo.
Pèt ensèsyon trè ba ak pèt retounen segondè
MTP Fanout kab prezante yon pèt ensèsyon ki ba nan mwens pase 0.25dB, asire minimòm diminisyon siyal ak maksimize pèfòmans nan koneksyon yo fib optik.
Avèk yon pèt retounen nan plis pase 35dB pou multimod, plis pase 55dB pou yon sèl mòd, ak plis pase 60dB pou APC (Anglet kontak fizik), fanatik la - soti pwopriyete siyal refleksyon, minimize degradasyon siyal ak asire transmisyon serye
Lijans
MTP Fanout kab ka Customized nan kondisyon longè espesifik, sa ki pèmèt pou solisyon pwepare ki satisfè bezwen enstalasyon inik ak ankouraje jesyon kab efikas.
Corning/YOFC fib
US Conec MPO Connector
CCTC Ceramic Ferrule
Branch Detay
Konfyans mak nou an soti nan yon ekip pwodiksyon fò

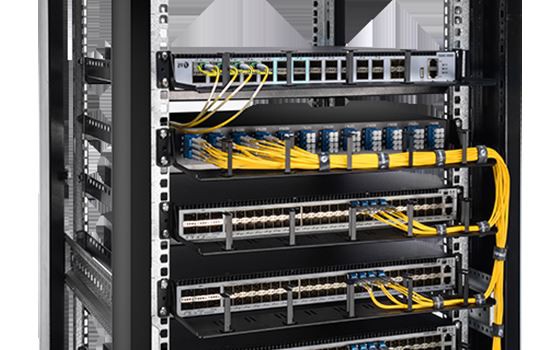

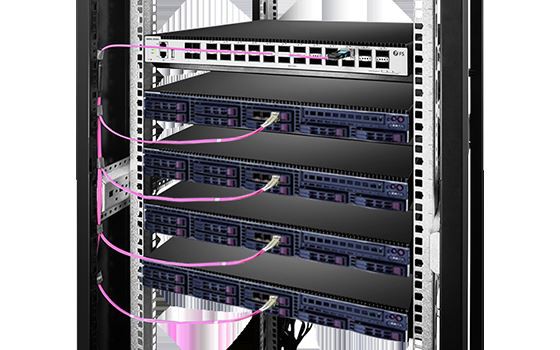

Aplikasyon
8-nwayo mtpmpo branch fib jumper reyalize koneksyon dirèk soti nan 40g sr4 a 10g sr sr
12-nwayo mtpmpo zo rèl
40g SR4 ak 12-nwayo MTPMPO fibre fibre dirèkteman
100% entèdi teste anvan livrezon
Tès IL/RL

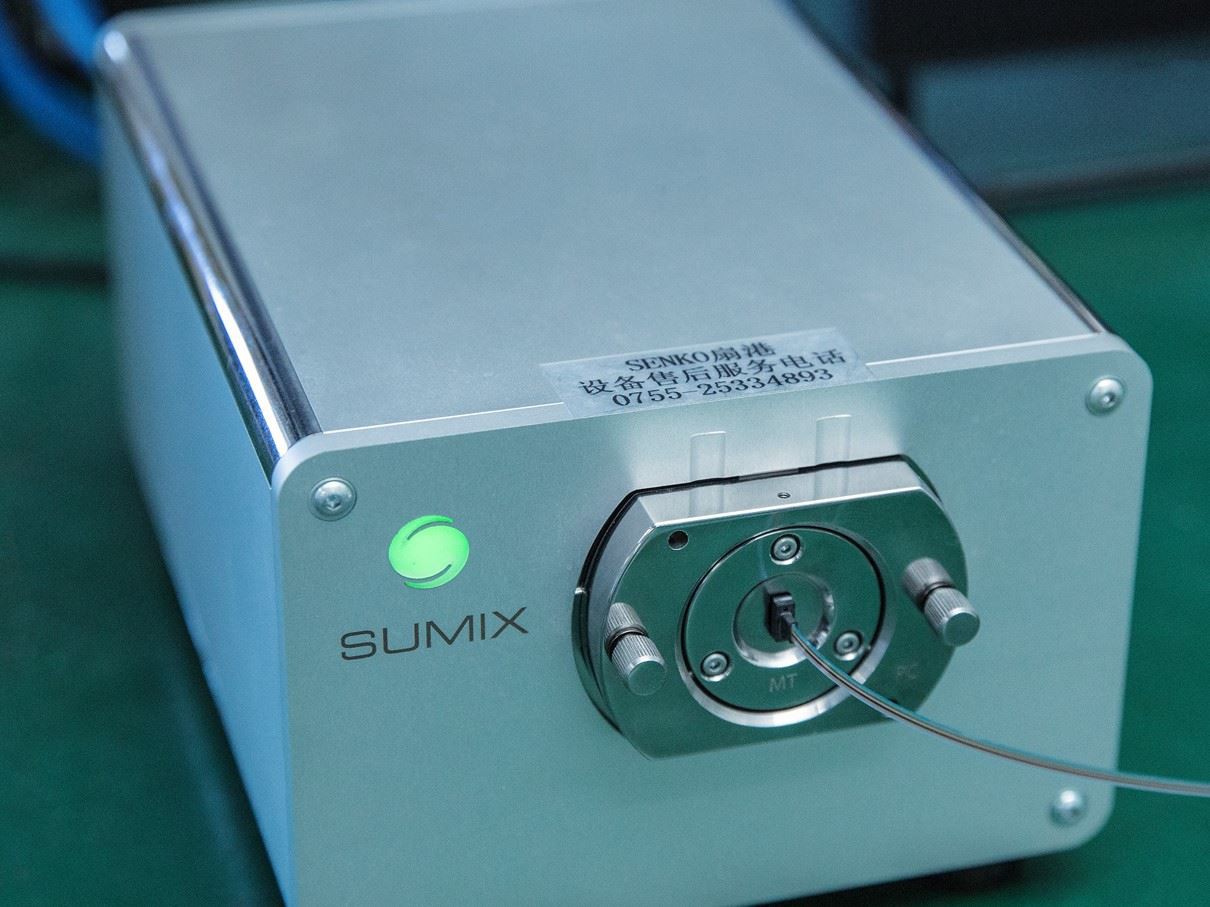

Tès 3D
Tès tanperati
Desen pwodiksyon
Optico posede yon ekip pwisan nan enjenyè, desen enstriksyon pwodiksyon, logo, koulè, konektè, kantite am, ak lòt kondisyon espesyal ka Customized.
Byenveni nan kontakte nou Customize kondisyon espesyal ou.
Solisyon koneksyon
25g solisyon kabl kòf
1. Solisyon kabl nwayo:
a. Ekipman koneksyon debaz
Ekipe ak yon segondè - pèfòmans switch ak25g SFP28 Modil Optical Témister, to transmisyon done a ka rive jwenn 25.78 GB/s.
b. Metòd koneksyon fib:
Itilize12 am mpo - LC Fanout fib optik kabouMTP Patch Cord 12 amkonekte ekipman.
Altènativman, nou ka itilize 8f MPO - MPO Fi Trunk kab OM3 konekte.
c. Jesyon fib fib:
Isaj12 pò MTP panèlakSegondè - dansite 1u etajè mòn patiraj dechaje glisman tiwanan magazen ak òganize câbles pou fè pou evite dezord.
2. Nwayo aksè koneksyon
Aplike24f 2 × 12 MPO kòf kab om3 fiou24f MPO - MPO Fi Trunk Kab OS2konekte nwayo a ak aksè.
3. Aksè solisyon kablaj
Menm jan ak solisyon an kabl nwayo.
Sètifika
CHI
CPR
ISO
Rohs
Chenn konplè nan tès fyab soti nan twazyèm - Laboratwa Pati
Tès kouti
Depoze Tès
Tès Durability
Segondè - Tanperati konstan ak tès imidite

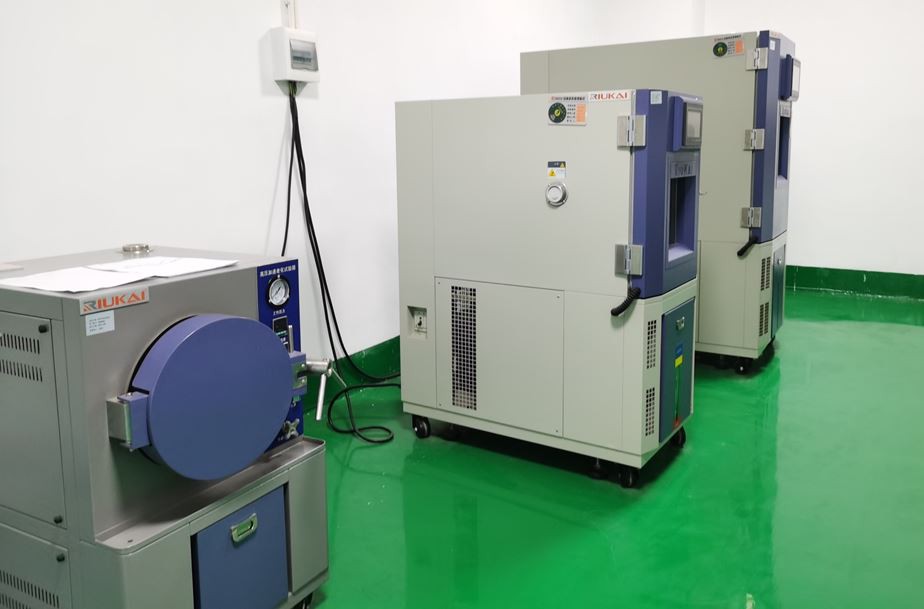

Segondè - tès tanperati ki ba
Tès pèt
Mikwo tès enspeksyon koup transvèsal
Rezistan a repete tès koube
Yon sèl tès boule vètikal
Tès Chanjman Tanperati
Tès UV
Livrezon (7-15 jou)
Ki jan nou ka kanpe bò kote ou
Repons rapid nan lespas 24 èdtan
Yon - pou - yon sèl sèvis konsiltasyon
Sipò ekip teknik pwofesyonèl (RL ka menm rive nan 85dB/ klas B konektè)
Super strik kontwòl kalite (reyèl 1000 fwa eksperyans ploge)
Gwo kapasite pwodiksyon
Pa janm chanje pri abitrèman
