AWG CWDM4 Mux ak Demux Modil

AWG CWDM4 Modil Aplikasyon teknoloji CWDM nan rezo telekominikasyon trè matirite. Inyon telekominikasyon entènasyonal la defini 18 chanèl CWDM ak entèval 20 nm nan bann 1271-1611 nm. Estanda CWDM4 nan kominikasyon done adopte kat longèdonn, sètadi 1271-1331 nm, ...

AWG CWDM4 Modil

Aplikasyon teknoloji CWDM nan rezo telekominikasyon trè matirite. Inyon telekominikasyon entènasyonal la defini 18 chanèl CWDM ak entèval 20 nm nan bann 1271-1611 nm. Estanda CWDM4 nan kominikasyon done adopte kat longèdonn, sètadi 1271-1331 nm, ki fèmen nan pwen dispèsyon zewo G652 fib sèl mòd. Done Sant 100G optik modil transceiver, fòm aktyèl la anbalaj endikap se QSFP28, entegre 4 semi-kondiktè lazè, optik etalaj detektè ak sikwi chofè li yo, osi byen ke pasif CWDM4 konpozan. Yo nan lòd yo entegre eleman CWDM4 nan modil QSFP28, li nesesè fè konsepsyon an tankou ti ke posib, ak egzijans gwosè a pi strik pase modil CCWDM (yon kontra enfòmèl ant modil CWDM) nan aplikasyon telecom.

Atik	Kondisyon / Mezire Metòd	Senbòl	Inite	Kalite
Atik	Kondisyon / Mezire Metòd	Senbòl	Inite	Mux	Demux
Chèn		CH		4
Espasman		SPC	nm	20
CWL	25 ℃ @ 3dB Sant	λC	nm	CH1 ： 1271
				CH2 ： 1291
				CH3 ： 1311
				CH4 ： 1331
CWL Presizyon	25 ℃ @ 3dB Sant	△λC	nm	±1
1dB Pleasant		BW1dB	nm	≥12	≥12
3DB Pleasant		BW3dB	nm	≥15	≥15
Chèn Unifomity	Tout chanèl ILmax-ILmin	Inite 1	dB	≤0.7
Chip Unifomity	Tout chip ILmax-ILmin	Inite 2	dB	≤2	/
Pèt ensèsyon	@ Passband ± 5nm luding Ki gen ladan PDL ak kouple fib	IL	dB	2~3.5	≤2.5
Polarizasyon Depandan Pèt	Passband ± 1nm	PDL	dB	≤0.5
Ripple	Passband ± 5nm	R	dB	≤1.0
Retounen Pèt		RL	dB	≥40
Izolasyon （Adjasan）	Passband ± 6.5nm	Iso	dB	/	≥20
Izolasyon (ki pa adjasan)	Passband ± 6.5nm	Iso	dB	/	≥20
Polarizasyon Mode dispèsyon		PMD	PS	≤0.15	≤0.15
Tanperati Depandan Pèt	-50~+85℃	TDL	dB	≤0.2	≤0.2
Longèdonn estabilite tèmik		WTS	Nm / ℃	≤0.012	/
Chèn goudwon			um	500	250
Antre / Sòti Side				Idantik bò	Opoze Side
Chip Size	Max Size		mm	≤7.6*4.0	≤10.2*1.6
Wotè Chip			mm	≤1.3	≤1.0
Tanperati opere			℃	-5~+80
Tanperati Depo			℃	-40~+85

Karakteristik ak avantaj

Ase k ap travay Pleasant

Reyon koube trè ba

Pi bon konsistans Chèn

Desen detaye estriktirèl ：

AWG CWDM4 Structure Size

AWG CWDM4 Module

Aplikasyon

Sitou itilize nan transmetè ak reseptè nan modil optik, lajman ki itilize nan 40G, 100G segondè aktif modil optik pou siyal optik miltiplikasyon ak demultiplexing.

QSFP +

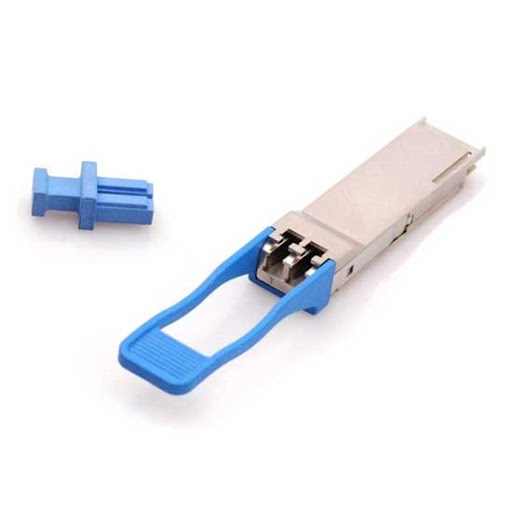

QSFP28

Nan yon modil reseptè optik CWDM4, yo bezwen de bato AWG CWDM4, youn pou multiplikse ak transmèt siyal optik ak lòt la pou demultipleksye ak resevwa siyal optik. Nan transmetè a, CWDM4 AWG chip sitou adopte yon sèl-bò D '/ pwodiksyon estrikti, men nan reseptè a, longèdonn yo demultiplexed yo pral detekte pa fotodetektè a san yo pa kouti nan fib la sèl-mòd.

OPTICO 4 liy pwodiksyon WDM

4 liy pwodiksyon WDM

Enpòte ekipman tès yo

Sik tanperati ki wo ak ba

Pwomès nou an

100% tès tanperati ki wo ak ba
100% rijid tès optik
Pwofesyonèl ekip sèvis endividyèl
Repons nan lespas 24 èdtan
Livrezon rapid
